 一、ISW卧式管道离心泵产品简介
ISW卧式管道离心泵，系东泉泵业根据IS型、IR型离心泵之性能参数，采用国内水力模型进行优化设计而成，是理想的卧式泵产品。根据使用温度、介质等不同在ISW型基础上派生出适用ISWR热水泵、ISWH耐腐蚀化工泵、ISW油泵。该系列卧式管道泵产品具有节能、噪音低、性能可靠等优点. 二、ISW卧式管道离心泵产品特点:
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用良好的品质；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
三、ISW卧式管道离心泵主要用途:
1、ISW卧式清水管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、lSWH卧式化工泵供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为-20℃～+120℃。
四、ISW卧式管道离心泵工作条件:
1、系统最高工作压力为1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa (泵系统工作压力大于.6MPa时应在订货时另行提出，以便在制造泵的过流部件和联接部件时采用其他材质)；
2、输送介质为清水或物理化学性质类似清水的其它液体；
3、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。
五、ISW卧式管道离心泵型号意义：
例如：ISW100-160（I）AB
ISW-卧式管道离心泵（派生出来：ISWR-卧式热水管道离心泵 ISW-卧式防爆管道离心泵
ISWH-卧式不锈钢管道离心泵 ISWHB-卧式不锈钢防爆管道离心泵）
100-泵进、出口公称直径（mm）
160-叶轮名义直径（mm）
I-流量分类
AB-叶轮经一、二次切割

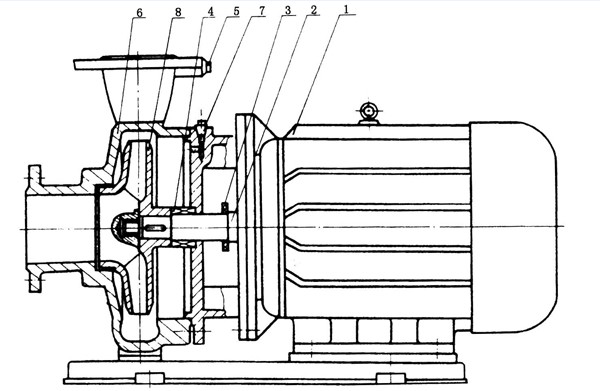

六、ISW卧式管道离心泵结构图：
1 电动机：直接与水泵联接传送动力。
2 泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，增强了使用寿命。
3 挡水圈：防止因密封漏水而使电机进水。
4 机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。
5 取压塞：可安装压力表直观监控泵的正常高效运行
6 泵体：压出塞和吸入室采用良好的水力模型设计而成，既美观又高效，设有安装底脚，便于安装和运行稳固。
7 放气塞：灌泵时排净泵内空气，保证了泵的正常启动。
8 叶轮：采用良好的水力模型设计而成，具有效率比较高，稳定性好等特点。
七、ISW卧式管道离心泵性能参数表： 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 25-110 | 25 | 2.8
4
5.2 | 0.78
1.11
1.44 | 16
15
13.5 | 34
42
41 | 2900 | 0.55 | 2.3 | 25-125 | 25 | 2.8
4
5.2 | 0.78
1.11
1.44 | 20.6
20
18 | 28
36
35 | 2900 | 0.75 | 2.3 | 25-125A | 25 | 2.5
3.6
4.6 | 0.69
1.0
1.28 | 17
16
14.4 | 35 | 2900 | 0.55 | 2.3 | 25-160 | 25 | 2.8
4
5.2 | 0.78
1.11
1.44 | 33
32
30 | 24
32
33 | 2900 | 1.5 | 2.3 | 25-160A | 25 | 2.6
3.7
4.9 | 0.12
1.03
1.36 | 29
28
26 | 31 | 2900 | 1.1 | 2.3 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 32-100(I) | 32 | 4.4
6.3
8.3 | 1.22
1.75
2.32 | 13.2
12.5
11.3 | 48
54
53 | 2900 | 0.75 | 2.0 | 32-125 | 32 | 3.5
5
6.5 | 0.97
0.39
1.8 | 22
20
18 | 40
44
42 | 2900 | 0.75 | 2.3 | 32-125A | 32 | 3.1
4.5
5.8 | 0.86
1.25
1.61 | 17.6
16
14.4 | 43 | 2900 | 0.55 | 2.3 | 32-160(I) | 32 | 4.4
6.3
8.3 | 1.22
1.75
2.32 | 33.2
32
30.2 | 34
40
42 | 2900 | 2.2 | 2.0 | 32-200(I) | 32 | 4.4
6.3
8.3 | 1.22
1.75
2.32 | 50.5
50
48 | 26
33
35 | 2900 | 4 | 2.0 | 32-200A | 32 | 2.8
4
5.2 | 0.78
1.11
1.44 | 44.6
44
42.7 | 34
40
42 | 2900 | 2.2 | 2.0 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 40-100 | 40 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 13.2
12.5
11.3 | 48
54
53 | 2900 | 0.55 | 2.3 | 40-100A | 40 | 3.9
5.6
7.4 | 1.08
1.56
2.06 | 10.6
10
9 | 52 | 2900 | 0.37 | 2.3 | 40-125 | 40 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 21
20
18 | 41
46
43 | 2900 | 1.1 | 2.3 | 40-125A | 40 | 3.9
5.6
7.4 | 1.08
1.56
2.06 | 17.6
16
14.4 | 40
45
41 | 2900 | 0.75 | 2.3 | 40-160 | 40 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 33
32
30 | 35
40
40 | 2900 | 2.2 | 2.3 | 40-160A | 40 | 4.1
5.9
7.8 | 1.14
1.64
2.17 | 29
28
26.3 | 34
39
39 | 2900 | 1.5 | 2.3 | 40-160B | 40 | 3.8
5.5
7.2 | 1.06
1.53
2.0 | 25.5
24
22.5 | 34
38
37 | 2900 | 1.1 | 2.3 | 40-200 | 40 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 51
50
48 | 26
33
32 | 2900 | 4 | 2.3 | 40-200A | 40 | 4.1
5.9
7.8 | 1.14
1.64
2.17 | 45
44
42 | 26
31
30 | 2900 | 3 | 2.3 | 40-200B | 40 | 3.7
5.3
7.0 | 1.03
1.47
1.94 | 38
36
34.5 | 29 | 2900 | 2.2 | 2.3 | 40-250 | 40 | 4.4
6.3
8.3 | 1.22
1.75
2.31 | 82
80
74 | 24
28
28 | 2900 | 7.5 | 2.3 | 40-250A | 40 | 4.1
5.9
7.8 | 1.14
1.64
2.17 | 72
70
65 | 24
28
27 | 2900 | 5.5 | 2.3 | 40-250B | 40 | 3.8
5.5
7.0 | 1.06
1.53
1.94 | 61.5
60
56 | 23
27
26 | 2900 | 4 | 2.3 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 40-100(I) | 40 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 13.2
12.5
11.3 | 55
62
60 | 2900 | 1.1 | 2.3 | 40-100(I)A | 40 | 8
11
14.5 | 2.22
3.05
4.03 | 10.6
10
9 | 60 | 2900 | 0.75 | 2.3 | 40-125(I) | 40 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 21.2
20
17.8 | 49
58
57 | 2900 | 1.5 | 2.3 | 40-125(I)A | 40 | 8
11
14.5 | 2.22
3.05
4.03 | 17
16
14 | 57 | 2900 | 1.1 | 2.3 | 40-160(I) | 40 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 33
32
30 | 45
52
51 | 2900 | 3 | 2.3 | 40-160(I)A | 40 | 8.2
11.7
15.2 | 2.28
3.25
4.22 | 29
28
26 | 44
51
50 | 2900 | 2.2 | 2.3 | 40-160(I)B | 40 | 7.3
10.4
13.5 | 2.38
2.89
3.75 | 23
22
20.5 | 50 | 2900 | 1.5 | 2.3 | 40-200(I) | 40 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 51.2
50
48 | 38
46
46 | 2900 | 5.5 | 2.3 | 40-200(I)A | 40 | 8.3
11.7
15.3 | 2.31
3.25
4.25 | 45.0
44
42 | 37
45
45 | 2900 | 4 | 2.3 | 40-200(I)B | 40 | 7.5
10.6
13.8 | 2.08
2.94
3.83 | 37
36
34 | 44 | 2900 | 3 | 2.3 | 40-250(I) | 40 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 81.2
80
77.5 | 31
38
40 | 2900 | 11 | 2.3 | 40-250(I)A | 40 | 8.2
11.6
15.2 | 2.28
3.22
4.22 | 71.0
70
68 | 38 | 2900 | 7.5 | 2.3 | 40-250(I)B | 40 | 7.6
10.8
14 | 2.11
3.0
3.89 | 61.4
60
58 | 37 | 2900 | 7.5 | 2.3 | 40-250(I)C | 40 | 7.1
10.0
13.1 | 1.97
2.78
3.64 | 53.2
52
50.4 | 36 | 2900 | 5.5 | 2.3 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 50-100 | 50 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 13.6
12.5
11.3 | 55
62
60 | 2900 | 1.1 | 2.3 | 50-100A | 50 | 8
11
14.5 | 2.22
3.05
4.03 | 11
10
9 | 60 | 2900 | 0.75 | 2.3 | 50-125 | 50 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 21.5
20
17.8 | 49
58
57 | 2900 | 1.5 | 2.3 | 50-125A | 50 | 8
11
14.5 | 2.22
3.05
4.03 | 17
16
14 | 57 | 2900 | 1.1 | 2.3 | 50-160 | 50 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 33
32
30 | 45
52
51 | 2900 | 3 | 2.3 | 50-160A | 50 | 8.2
11.7
15.2 | 2.28
3.25
4.22 | 29
28
26 | 44
51
50 | 2900 | 2.2 | 2.3 | 50-160B | 50 | 7.3
10.4
13.5 | 2.38
2.89
3.75 | 23
22
20.5 | 50 | 2900 | 1.5 | 2.3 | 50-200 | 50 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 52
50
48 | 38
46
46 | 2900 | 5.5 | 2.3 | 50-200A | 50 | 8.3
11.7
15.3 | 2.31
3.25
4.25 | 45.8
44
42 | 37
45
45 | 2900 | 4 | 2.3 | 50-200B | 50 | 7.5
10.6
13.8 | 2.08
2.94
3.83 | 37
36
34 | 44 | 2900 | 3 | 2.3 | 50-250 | 50 | 8.8
12.5
16.3 | 2.44
3.47
4.53 | 82
80
77.5 | 29
38
40 | 2900 | 11 | 2.3 | 50-250A | 50 | 8.2
11.6
15.2 | 2.28
3.22
4.22 | 71.5
70
68 | 38 | 2900 | 7.5 | 2.3 | 50-250B | 50 | 7.6
10.8
14 | 2.11
3.0
3.89 | 61.4
60
58 | 37 | 2900 | 7.5 | 2.3 | 50-250C | 50 | 7.1
10.0
13.1 | 1.97
2.78
3.64 | 53.2
52
50.4 | 36 | 2900 | 5.5 | 2.3 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 50-100(I) | 50 | 17.5
25
32.5 | 4.86
6.94
9.03 | 13.7
12.5
10.5 | 67
69
69 | 2900 | 1.5 | 2.5 | 50-100(I)A | 50 | 15.6
22.3
29 | 4.3
6.19
8.1 | 11
10
8.4 | 65
67
68 | 2900 | 1.1 | 2.5 | 50-125(I) | 50 | 17.5
25
32.5 | 4.86
6.94
9.03 | 21.5
20
18 | 60
68
67 | 2900 | 3 | 2.5 | 50-125(I)A | 50 | 15.6
22.3
29 | 4.33
6.19
8.1 | 17
16
13.6 | 58
66
65 | 2900 | 2.2 | 2.5 | 50-160(I) | 50 | 17.5
25
32.5 | 4.68
6.94
9.03 | 34.4
32
27.5 | 54
63
60 | 2900 | 4 | 2.5 | 50-160(I)A | 50 | 16.4
23.4
30.4 | 4.56
6.5
8.44 | 30
28
24 | 54
62
59 | 2900 | 4 | 2.5 | 50-160(I)B | 50 | 15.0
21.6
28 | 4.17
6.0
7.78 | 26
24
20.6 | 58 | 2900 | 3 | 2.5 | 50-200(I) | 50 | 17.5
25
32.5 | 4.86
6.94
9.03 | 52.7
50
45.5 | 49
58
59 | 2900 | 7.5 | 2.5 | 50-200(I)A | 50 | 16.4
23.5
30.5 | 4.56
6.53
8.47 | 46.4
44
40 | 48
57
58 | 2900 | 7.5 | 2.5 | 50-200(I)B | 50 | 15.2
21.8
28.3 | 4.22
6.06
7.86 | 40
38
34.5 | 55 | 2900 | 5.5 | 2.5 | 50-250(I) | 50 | 17.5
25
32.5 | 4.86
6.94
9.03 | 82
80
76.5 | 39
50
52 | 2900 | 15 | 2.5 | 50-250(I)A | 50 | 16.4
23.4
30.5 | 4.56
6.5
8.47 | 71.5
70
67 | 39
50
52 | 2900 | 11 | 2.5 | 50-250(I)B | 50 | 15
21.6
28 | 4.17
6.0
7.78 | 61
60
57.4 | 38
49
54 | 2900 | 11 | 2.5 | 50-315(I) | 50 | 17.5
25
32.5 | 4.86
6.94
9.03 | 128
125
122 | 30
40
44 | 2900 | 30 | 2.5 | 50-315(I)A | 50 | 16.6
23.7
31 | 4.61
6.58
8.6 | 115
113
110 | 30
40
44 | 2900 | 22 | 2.5 | 50-315(I)B | 50 | 15.7
22.5
29.2 | 4.36
6.25
8.0 | 103
101
98 | 39 | 2900 | 18.5 | 2.5 | 50-315(I)C | 50 | 14.4
20.6
26.8 | 4.0
5.72
7.44 | 86
85
83 | 38 | 2900 | 15 | 2.5 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 65-100 | 65 | 17.5
25
32.5 | 4.86
6.94
9.03 | 13.7
12.5
10.5 | 67
69
69 | 2900 | 1.5 | 2.5 | 65-100A | 65 | 15.6
22.3
29 | 4.3
6.19
8.1 | 11
10
8.4 | 65
67
68 | 2900 | 1.1 | 2.5 | 65-125 | 65 | 17.5
25
32.5 | 4.86
6.94
9.03 | 21.5
20
18 | 60
68
67 | 2900 | 3 | 2.5 | 65-125A | 65 | 15.6
22.3
29 | 4.33
6.19
8.1 | 17
16
14.4 | 58
66
65 | 2900 | 2.2 | 2.5 | 65-160 | 65 | 17.5
25
32.5 | 4.86
6.94
9.03 | 34.4
32
27.5 | 54
63
60 | 2900 | 4 | 2.5 | 65-160A | 65 | 16.4
23.4
30.4 | 4.56
6.5
8.44 | 30
28
24 | 54
62
59 | 2900 | 4 | 2.5 | 65-160B | 65 | 15.0
21.6
28 | 4.17
6.0
7.78 | 26
24
20.6 | 58 | 2900 | 3 | 2.5 | 65-200 | 65 | 17.5
25
32.5 | 4.86
6.94
9.03 | 52.7
50
45.5 | 49
58
59 | 2900 | 7.5 | 2.5 | 65-200A | 65 | 16.4
23.5
30.5 | 4.56
6.53
8.47 | 46.4
44
40 | 48
57
58 | 2900 | 7.5 | 2.5 | 65-200B | 65 | 15.2
21.8
28.3 | 4.22
6.06
7.86 | 40
38
34.5 | 55 | 2900 | 5.5 | 2.5 | 65-250 | 65 | 17.5
25
32.5 | 4.86
6.94
9.03 | 82
80
76.5 | 39
50
52 | 2900 | 15 | 2.5 | 65-250A | 65 | 16.4
23.4
30.5 | 4.56
6.5
8.47 | 71.5
70
67 | 39
50
52 | 2900 | 11 | 2.5 | 65-250B | 65 | 15
21.6
28 | 4.17
6.0
7.78 | 61
60
57.4 | 38
49
54 | 2900 | 11 | 2.5 | 65-315 | 65 | 17.5
25
32.5 | 4.86
6.94
9.03 | 127
125
122 | 32
40
44 | 2900 | 30 | 2.5 | 65-315A | 65 | 16.6
23.7
31 | 4.61
6.58
8.6 | 115
113
110 | 32
40
44 | 2900 | 22 | 2.5 | 65-315B | 65 | 15.7
22.5
29.2 | 4.36
6.25
8.0 | 103
101
98 | 39 | 2900 | 18.5 | 2.5 | 65-315C | 65 | 14.4
20.6
26.8 | 4.0
5.72
7.44 | 86
85
83 | 38 | 2900 | 15 | 2.5 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 65-100(I) | 65 | 35
50
65 | 9.72
13.9
18.1 | 13.8
12.5
10 | 67
73
70 | 2900 | 3 | 3.0 | 65-100(I)A | 65 | 31.3
44.7
58 | 8.7
12.4
16.1 | 11
10
8 | 66
72
69 | 2900 | 2.2 | 3.0 | 65-125(I) | 65 | 35
50
65 | 9.72
13.9
18.1 | 22
20
17 | 67
72.5
70 | 2900 | 5.5 | 3.0 | 65-125(I)A | 65 | 31.3
44.7
58 | 8.7
12.5
16.1 | 17.5
16
13.6 | 66
71
69 | 2900 | 4 | 3.0 | 65-160(I) | 65 | 35
50
65 | 9.72
13.9
18.1 | 35
32
28 | 63
71
70 | 2900 | 7.5 | 3.0 | 65-160(I)A | 65 | 32.7
46.7
61 | 9.1
13.0
16.9 | 30.6
28
24 | 62
70
69 | 2900 | 7.5 | 3.0 | 65-160(I)B | 65 | 30.3
43.3
56.3 | 8.4
12.0
15.6 | 26
24
21 | 69 | 2900 | 5.5 | 3.0 | 65-200(I) | 65 | 35
50
65 | 9.72
13.9
18.1 | 53.5
50
46 | 55
67
68 | 2900 | 15 | 3.0 | 65-200(I)A | 65 | 32.8
47
61 | 9.1
13.1
16.9 | 47
44
40 | 54
66
67 | 2900 | 11 | 3.0 | 65-200(I)B | 65 | 30.5
43.5
56.6 | 8.5
12.1
15.7 | 40.6
38
33.4 | 65 | 2900 | 7.5 | 3.0 | 65-250(I) | 65 | 35
50
65 | 9.72
13.9
18.1 | 83
80
72 | 52
59
60 | 2900 | 22 | 3.0 | 65-250(I)A | 65 | 32.5
46.7
61 | 9.0
13.0
16.9 | 73
70
63 | 52
59
60 | 2900 | 18.5 | 3.0 | 65-250(I)B | 65 | 30
43.3
56 | 8.3
12.0
15.6 | 62
60
54 | 58 | 2900 | 15 | 3.0 | 65-315(I) | 65 | 35
50
65 | 9.72
13.9
18.1 | 128
125
121 | 44
54
57 | 2900 | 37 | 3.0 | 65-315(I)A | 65 | 32.5
46.5
60.5 | 9.0
12.9
16.8 | 112.6
110
106.4 | 43
54
57 | 2900 | 30 | 3.0 | 65-315(I)B | 65 | 31
44.5
58 | 8.6
12.4
16.1 | 102.5
100
98 | 53 | 2900 | 30 | 3.0 | 65-315(I)C | 65 | 29
41
53.6 | 8.1
11.4
14.9 | 87
85
83 | 51 | 2900 | 22 | 3.0 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 80-100 | 80 | 35
50
65 | 9.72
13.9
18.1 | 13.8
12.5
10 | 67
73
70 | 2900 | 3 | 3.0 | 80-100A | 80 | 31.3
44.7
58 | 8.7
12.5
16.1 | 11
10
8 | 66
72
69 | 2900 | 2.2 | 3.0 | 80-125 | 80 | 35
50
65 | 9.72
13.9
18.1 | 22
20
17 | 67
72.5
70 | 2900 | 5.5 | 3.0 | 80-125A | 80 | 31.3
45
58 | 8.7
12.5
16.1 | 17.5
16
13.6 | 66
71
69 | 2900 | 4 | 3.0 | 80-160 | 80 | 35
50
65 | 9.72
13.9
18.1 | 35
32
28 | 63
71
70 | 2900 | 7.5 | 3.0 | 80-160A | 80 | 32.7
46.7
61 | 9.1
13.0
16.9 | 30.6
28
24 | 62
70
69 | 2900 | 7.5 | 3.0 | 80-160B | 80 | 30.3
43.3
56.3 | 8.4
12.0
15.6 | 26
24
21 | 69 | 2900 | 5.5 | 3.0 | 80-200 | 80 | 35
50
65 | 9.72
13.9
18.1 | 53.5
50
46 | 55
67
68 | 2900 | 15 | 3.0 | 80-200A | 80 | 32.8
47
61 | 9.1
13.1
16.9 | 47
44
40 | 54
66
67 | 2900 | 11 | 3.0 | 80-200B | 80 | 30.5
43.5
56.6 | 8.5
12.1
15.7 | 40.6
38
33.4 | 65 | 2900 | 7.5 | 3.0 | 80-250 | 80 | 35
50
65 | 9.72
13.9
18.1 | 83
80
72 | 52
59
60 | 2900 | 22 | 3.0 | 80-250A | 80 | 32.5
46.7
61 | 9.0
13.0
16.9 | 73
70
63 | 52
59
60 | 2900 | 18.5 | 3.0 | 80-250B | 80 | 30
43.3
56 | 8.3
12.0
15.6 | 62
60
54 | 58 | 2900 | 15 | 3.0 | 80-315 | 80 | 35
50
65 | 9.72
13.9
18.1 | 128
125
122 | 43
54
57 | 2900 | 37 | 3.0 | 80-315A | 80 | 32.5
46.5
60.5 | 9.0
12.9
16.8 | 112.6
110
107.4 | 43
54
57 | 2900 | 30 | 3.0 | 80-315B | 80 | 31
44.5
58 | 8.6
12.4
16.1 | 102.5
100
98 | 53 | 2900 | 30 | 3.0 | 80-315C | 80 | 29
41
53.6 | 8.1
11.4
14.9 | 98
85
83 | 51 | 2900 | 22 | 3.0 | 80-350 | 80 | 35
50
65 | 9.72
13.9
18.1 | 146
150
142 | 55
66
67 | 2900 | 55 | 3.0 | 80-350A | 80 | 31
44.5
58 | 8.6
12.4
16.1 | 138.4
142
134.8 | 65 | 2900 | 45 | 3.0 | 80-350B | 80 | 29
41
53.6 | 8.1
11.4
14.9 | 131.4
135
127.8 | 63 | 2900 | 37 | 3.0 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 80-100(I) | 80 | 70
100
130 | 19.4
27.8
36.1 | 13.6
12.5
11 | 66
76
75 | 2900 | 5.5 | 4.5 | 80-100(I)A | 80 | 62.6
89
116 | 17.4
24.7
32.2 | 11
10
8.8 | 64
74
74 | 2900 | 4 | 4.5 | 80-125(I) | 80 | 70
100
130 | 19.4
27.8
36.1 | 23.5
20
14 | 70
76
65 | 2900 | 11 | 4.5 | 80-125(I)A | 80 | 62.6
89
116 | 17.4
24.7
32.2 | 19
16
11 | 68
74
65 | 2900 | 7.5 | 4.5 | 80-160(I) | 80 | 70
100
130 | 19.4
27.8
36.1 | 36.5
32
24 | 70
76
65 | 2900 | 15 | 4.5 | 80-160(I)A | 80 | 65.4
93.5
121.6 | 18.2
26.0
33.8 | 32
28
21 | 68
74
67 | 2900 | 11 | 4.5 | 80-160(I)B | 80 | 60.6
86.6
112.5 | 16.8
24.1
31.3 | 72
24
18 | 72 | 2900 | 11 | 4.5 | 80-200(I) | 80 | 70
100
130 | 19.4
27.8
36.1 | 54
50
42 | 65
74
73 | 2900 | 22 | 4.0 | 80-200(I)A | 80 | 65.4
93.5
121.6 | 18.2
26.0
33.8 | 47.5
44
37 | 64
73
72 | 2900 | 18.5 | 4.0 | 80-200(I)B | 80 | 61
87
113 | 16.9
24.2
31.4 | 41
38
32 | 71 | 2900 | 15 | 4.0 | 80-250(I) | 80 | 70
100
130 | 19.4
27.8
36.1 | 87
80
68 | 62
69
68 | 2900 | 37 | 4.0 | 80-250(I)A | 80 | 65.4
93.5
121.6 | 18.2
26.0
33.8 | 76
70
59.5 | 61
68
67 | 2900 | 30 | 4.0 | 80-250(I)B | 80 | 61
87
113 | 16.9
24.2
31.4 | 65
60
51 | 66 | 2900 | 30 | 4.0 | 80-315(I) | 80 | 70
100
130 | 19.4
27.8
36.1 | 80
125
114 | 55
66
67 | 2900 | 75 | 4.0 | 80-315(I)A | 80 | 66.5
95
123.6 | 18.5
26.4
34.3 | 119
113
103 | 55
66
67 | 2900 | 55 | 4.0 | 80-315(I)B | 80 | 63
90
117 | 17.5
25
32.5 | 106.6
101
92 | 65 | 2900 | 45 | 4.0 | 80-315(I)C | 80 | 58
82
107 | 16.1
22.8
29.7 | 90
85
76 | 63 | 2900 | 37 | 4.0 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 100-100 | 100 | 70
100
130 | 19.4
27.8
36.1 | 13.6
12.5
11 | 66
76
75 | 2900 | 5.5 | 4.5 | 100-100A | 100 | 62.6
89
116 | 17.4
47
32.2 | 11
10
8.8 | 64
74
74 | 2900 | 4 | 4.5 | 100-125 | 100 | 70
100
130 | 19.4
27.8
36.1 | 23.5
20
14 | 70
76
65 | 2900 | 11 | 4.5 | 100-125A | 100 | 62.6
89
116 | 17.4
24.7
32.2 | 19
16
11 | 68
74
63 | 2900 | 7.5 | 4.5 | 100-160 | 100 | 70
100
130 | 19.4
27.8
36.1 | 36.5
32
24 | 70
76
65 | 2900 | 15 | 4.5 | 100-160A | 100 | 65.4
93.5
121.6 | 18.2
26.0
33.8 | 32
28
21 | 68
74
67 | 2900 | 11 | 4.5 | 100-160B | 100 | 60.6
86.6
112.5 | 16.8
24.1
31.3 | 27
24
18 | 72 | 2900 | 11 | 4.5 | 100-200 | 100 | 70
100
130 | 19.4
27.8
36.1 | 54
50
42 | 65
74
73 | 2900 | 22 | 4.0 | 100-200A | 100 | 65.4
93.5
121.6 | 18.2
26.0
33.8 | 47.5
44
37 | 64
73
72 | 2900 | 18.5 | 4.0 | 100-200B | 100 | 61
87
113 | 16.9
24.2
31.4 | 41
38
32 | 71 | 2900 | 15 | 4.0 | 100-250 | 100 | 70
100
130 | 19.4
27.8
36.1 | 37
80
68 | 62
69
68 | 2900 | 37 | 4.0 | 100-250A | 100 | 65.4
93.5
121.6 | 18.2
26.0
33.8 | 76
70
59.5 | 61
68
67 | 2900 | 30 | 4.0 | 100-250B | 100 | 61
87
113 | 16.9
24.2
31.4 | 65
60
51 | 66 | 2900 | 30 | 4.0 | 100-315 | 100 | 70
100
130 | 19.4
27.8
36.1 | 80
125
114 | 55
66
67 | 2900 | 75 | 4.0 | 100-315A | 100 | 66.5
95
123.6 | 18.5
26.4
34.3 | 119
113
103 | 65
66
67 | 2900 | 55 | 4.0 | 100-315B | 100 | 63
90
117 | 17.5
25
32.5 | 106.6
101
92 | 65 | 2900 | 45 | 4.0 | 100-315C | 100 | 58
82
107 | 16.1
22.8
29.7 | 90
85
76 | 63 | 2900 | 37 | 4.0 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 100-100(I) | 100 | 96
160
192 | 26.7
44.4
53.3 | 14
12.5
10 | 64
73
70 | 2900 | 11 | 4.5 | 100-125(I) | 100 | 96
160
192 | 26.7
44.4
53.3 | 24
20
14 | 62
74
69 | 2900 | 15 | 4.5 | 100-125(I)A | 100 | 84
140
168 | 23.3
39
46.7 | 20
17
12 | 64
72
68 | 2900 | 11 | 4.5 | 100-160(I) | 100 | 96
160
192 | 26.7
44.4
53.3 | 36
32
27 | 69
79
75 | 2900 | 22 | 5.6 | 100-160(I)A | 100 | 84
140
168 | 23.3
39
46.7 | 32
28
23.5 | 66
76
72 | 2900 | 18.5 | 5.0 | 100-200(I) | 100 | 96
160
192 | 26.7
44.4
53.3 | 53
50
45 | 69
79
78 | 2900 | 37 | 5.2 | 100-200(I)A | 100 | 84
140
168 | 23.3
39
46.7 | 48
45
40 | 64
74
73 | 2900 | 30 | 4.5 | 100-200(I)B | 100 | 60
100
120 | 16.7
27.8
33.3 | 43
40
36 | 72 | 2900 | 22 | 4.5 | 100-250(I) | 100 | 96
160
192 | 26.7
44.4
53.3 | 83
80
72 | 65
77
74 | 2900 | 55 | 4.8 | 100-250(I)A | 100 | 84
140
168 | 23.3
39
46.7 | 75
72
65 | 60
72
69 | 2900 | 45 | 4.5 | 100-250(I)B | 100 | 60
100
120 | 16.7
27.8
33.3 | 68
65
58 | 70 | 2900 | 37 | 4.5 | 100-350 | 100 | 60
100
120 | 16.7
27.8
33.3 | 153.6
150
142 | 72
57
74 | 2900 | 90 | 4.0 | 100-350A | 100 | 61
87
113 | 16.9
24.2
31.4 | 145.6
142
134 | 75 | 2900 | 75 | 4.0 | 100-350B | 100 | 58
82
107 | 16.1
22.8
29.7 | 138.6
135
127 | 75 | 2900 | 55 | 4.0 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 125-100 | 125 | 96
160
192 | 26.7
44.4
53.3 | 13
12.5
12 | 82 | 2900 | 11 | 4.0 | 125-100A | 125 | 86
143
172 | 23.9
39.7
47.8 | 10.4
10
9.6 | 77 | 2900 | 7.5 | 4.0 | 125-125 | 125 | 96
160
192 | 26.7
44.4
53.3 | 22.6
20
17 | 80 | 2900 | 15 | 4.0 | 125-125A | 125 | 86
143
172 | 23.9
39.7
47.8 | 18
16
13.6 | 77 | 2900 | 11 | 4.0 | 125-160 | 125 | 96
160
192 | 26.7
44.4
53.3 | 36
32
28 | 78 | 2900 | 22 | 4.0 | 125-160A | 125 | 90
150
180 | 25
41.7
50 | 31.5
28
24.5 | 76 | 2900 | 18.5 | 4.0 | 125-160B | 125 | 83
138
166 | 21.7
38.3
46.1 | 27
24
21 | 73 | 2900 | 15 | 4.0 | 125-200 | 125 | 96
160
192 | 26.7
44.4
53.3 | 55
50
46 | 77 | 2900 | 37 | 5.5 | 125-200A | 125 | 90
150
180 | 25
41.7
50 | 48.4
44
40.5 | 76 | 2900 | 30 | 5.5 | 125-200B | 125 | 83
138
166 | 21.7
38.3
46.1 | 41.3
37.5
34.5 | 75 | 2900 | 22 | 5.5 | 125-250 | 125 | 96
160
192 | 26.7
44.4
53.3 | 87
80
73 | 75 | 2900 | 55 | 5.0 | 125-250A | 125 | 90
150
180 | 25
41.7
50 | 76
70
84 | 74 | 2900 | 45 | 5.5 | 125-250B | 125 | 83
138
166 | 21.7
38.3
46.1 | 65
60
55 | 73 | 2900 | 37 | 5.5 | 125-315 | 125 | 96
160
192 | 26.7
44.7
53.3 | 133
125
119 | 70 | 2900 | 90 | 5.0 | 125-315A | 125 | 90
150
180 | 25
41.7
50 | 117
110
104.6 | 70 | 2900 | 75 | 5.0 | 125-315B | 125 | 86
143
172 | 23.9
39.7
47.8 | 106.4
100
95.2 | 69 | 2900 | 75 | 5.0 | 125-315C | 125 | 80.5
134
161 | 22.4
37.2
44.7 | 96
88
86 | 67 | 2900 | 55 | 5.0 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 150-125 | 150 | 96
160
192 | 26.7
44.4
53.3 | 22.6
24
17 | 66
76
76 | 2900 | 11 | 4.0 | 150-125A | 150 | 90
150
180 | 25
41.7
50 | 18
16
13.6 | 77 | 2900 | 7.5 | 4.0 | 150-160 | 150 | 96
160
192 | 26.7
44.4
53.3 | 36
32
27 | 75 | 2900 | 22 | 4.0 | 150-160A | 150 | 90
150
180 | 25
41.7
50 | 32
28
23.5 | 76 | 2900 | 18.5 | 4.0 | 150-160B | 150 | 84
140
168 | 23.3
39
46.7 | 27
24
21 | 73 | 2900 | 15 | 4.0 | 150-200 | 150 | 140
200
260 | 38.9
55.6
72.2 | 13.8
12.5
10.6 | 68
78
78 | 1450 | 15 | 3.0 | 150-200A | 150 | 125
176
232.5 | 34.7
49.7
64.6 | 11
10
8.5 | 66
76
76 | 1450 | 11 | 3.0 | 150-200B | 150 | 84
140
168 | 23.3
39
46.7 | 41
38
34 | 75 | 2900 | 22 | 4.0 | 150-250 | 150 | 140
200
260 | 38.9
55.6
72.2 | 21.8
20
17 | 73
79
77 | 1450 | 18.5 | 3.0 | 150-250A | 150 | 129
184.4
240 | 35.8
51.2
66.7 | 18.5
17
14.4 | 72
78
76 | 1450 | 15 | 3.0 | 150-250B | 150 | 117
167
217.5 | 32.5
46.4
60.4 | 15.2
14
12 | 76 | 1450 | 11 | 3.0 | 150-315 | 150 | 140
200
260 | 38.9
55.6
72.2 | 33.8
32
28 | 70
78
73 | 1450 | 30 | 2.5 | 150-315A | 150 | 131
187
243 | 36.4
51.9
67.5 | 29.5
28
24.5 | 69
77
77 | 1450 | 22 | 3.5 | 150-315B | 150 | 121
173
225 | 33.5
48.1
62.5 | 25
24
21 | 76 | 1450 | 18.5 | 3.5 | 150-350 | 150 | 96
160
192 | 26.7
44.4
53.3 | 153.6
150
142.8 | 80 | 2900 | 110 | 5.5 | 150-350A | 150 | 90
150
180 | 25
41.7
50 | 145.6
142
134.8 | 70 | 2900 | 90 | 5.2 | 150-350B | 150 | 84
140
168 | 23.3
39
46.7 | 138.6
135
127.8 | 65
76
74 | 2900 | 75 | 5.5 | 150-400 | 150 | 140
200
260 | 38.9
55.6
72.2 | 53
50
44 | 68
75
71 | 1450 | 45 | 3.5 | 150-400A | 150 | 131
187
243 | 36.4
51.9
67.5 | 46.6
44
38.3 | 67
74
70 | 1450 | 37 | 3.5 | 150-400B | 150 | 122
174
226.5 | 33.9
48.3
62.9 | 40
38
33 | 73 | 1450 | 30 | 3.5 | 150-400C | 150 | 112
160
208 | 31.1
44.4
57.8 | 34
32
28 | 71 | 1450 | 22 | 3.5 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 150-250(I) | 150 | 120
200
240 | 33.3
55.6
66.7 | 87
80
72 | 65
76
74 | 2900 | 75 | 4.5 | 150-250(I)A | 150 | 112
187
224 | 31.1
51.9
62.2 | 76
70
63 | 64
75
73 | 2900 | 55 | 4.5 | 150-250(I)B | 150 | 104
173
208 | 28.9
48.1
57.8 | 65
60
54 | 63
74
72 | 2900 | 45 | 4.5 | 150-315(I) | 150 | 120
200
240 | 33.3
55.6
66.7 | 133
125
120 | 58
73
75 | 2900 | 110 | 4.5 | 150-315(I)A | 150 | 112
187
224 | 31.1
51.9
62.2 | 116
110
105 | 57
72
74 | 2900 | 90 | 4.5 | 150-315(I)B | 150 | 104
173
208 | 28.9
48.1
57.8 | 100
95
91 | 55
70
72 | 2900 | 75 | 4.5 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 200-200 | 200 | 140
200
260 | 38.9
55.6
72.2 | 13.8
12.5
10.6 | 68
78
78 | 1450 | 15 | 3.0 | 200-200A | 200 | 125
179
232.5 | 34.7
49.7
64.6 | 11
10
8.5 | 66
76
76 | 1450 | 11 | 3.0 | 200-250 | 200 | 140
200
260 | 21.8
20
17 | 21.8
20
17 | 73
79
77 | 1450 | 18.5 | 3.0 | 200-250A | 200 | 129
184.4
240 | 18.5
17
14.4 | 18.5
17
14.4 | 72
78
76 | 1450 | 15 | 3.0 | 200-250B | 200 | 117
167
217.5 | 15.2
14
12 | 15.2
14
12 | 76 | 1450 | 11 | 3.0 | 200-315 | 200 | 140
200
260 | 33.8
32
28 | 33.8
32
28 | 70
78
78 | 1450 | 30 | 3.5 | 200-315A | 200 | 131
189
243 | 29.5
28
24.5 | 29.5
28
24.5 | 69
77
77 | 1450 | 22 | 3.5 | 200-315B | 200 | 121
173
225 | 25
24
21 | 25
24
21 | 76 | 1450 | 18.5 | 3.5 | 200-400 | 200 | 140
200
260 | 53
50
44 | 53
50
44 | 68
75
71 | 1450 | 45 | 3.5 | 200-400A | 200 | 131
187
243 | 46.6
44
38.3 | 46.6
44
38.3 | 67
74
70 | 1450 | 37 | 3.5 | 200-400B | 200 | 122
174
226.5 | 40
38
33 | 40
38
33 | 73 | 1450 | 30 | 3.5 | 200-400C | 200 | 112
160
208 | 34
32
28 | 34
32
28 | 71 | 1450 | 22 | 3.5 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 200-200(I) | 200 | 280
400
520 | 77.8
111.1
144 | 13.4
12.5
10.5 | 70
80
79 | 1450 | 22 | 4.0 | 200-200(I)A | 200 | 250
358
465 | 69.4
90.4
129.2 | 10.7
10
8.5 | 68
73
77 | 1450 | 18.5 | 4.0 | 200-250(I) | 200 | 280
400
520 | 77.8
111.1
144 | 22.2
20
14 | 75
80
72 | 1450 | 30 | 4.0 | 200-250(I)A | 200 | 250
358
465 | 69.4
99.4
129.2 | 18
16
11.2 | 73
78
70 | 1450 | 22 | 4.0 | 200-250(I)B | 200 | 226
322
419 | 62.8
89.4
116.4 | 14.4
13
7.3 | 70
75
67 | 1450 | 18.5 | 4.0 | 200-315(I) | 200 | 280
400
520 | 77.8
111.4
144 | 36
32
26 | 73
80
75 | 1450 | 55 | 4.0 | 200-315(I)A | 200 | 262
374
486 | 72.8
103.9
135 | 31.5
28
23 | 72
79
74 | 1450 | 45 | 4.0 | 200-315(I)B | 200 | 242
346
450 | 67.3
96.1
125 | 27
24
19.5 | 78 | 1450 | 37 | 4.0 | 200-400(I) | 200 | 280
400
520 | 77.8
111.4
144 | 54.5
50
39 | 75
81
77 | 1450 | 75 | 4.0 | 200-400(I)A | 200 | 262
374
486 | 72.8
103.9
135 | 48
44
34 | 80 | 1450 | 75 | 4.0 | 200-400(I)B | 200 | 242
346
450 | 67.2
96.1
125 | 41.4
38
29.6 | 78 | 1450 | 55 | 5.0 | 200-400(I)C | 200 | 224
320
416 | 62.2
88.9
115.6 | 34.9
32
25 | 76 | 1450 | 45 | 5.0 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 250-250 | 250 | 350
550
650 | 97.2
152.8
180.5 | 22
20
16 | 78
82
81 | 1450 | 45 | 5.0 | 250-250A | 250 | 300
500
600 | 83.3
139
166.7 | 18.3
17
14 | 76
80
80 | 1450 | 37 | 5.0 | 250-235 | 250 | 300
500
600 | 83.3
139
166.7 | 14
12.5
11 | 73
78
70 | 1480 | 22 | 4.5 | 250-300 | 250 | 300
500
600 | 83.3
139
166.7 | 22
20
16 | 78 | 1480 | 37 | 4.5 | 250-315 | 250 | 350
550
650 | 97.2
152.8
180.5 | 34
32
28 | 76
80
79 | 1450 | 75 | 5.5 | 250-315A | 250 | 300
500
600 | 83.3
139
166.7 | 29.5
28
24 | 74
78
77 | 1450 | 55 | 5.5 | 250-315B | 250 | 260
450
520 | 72.2
125
144.4 | 25
24
20 | 70
74
72 | 1450 | 45 | 5.5 | 250-400 | 250 | 300
500
600 | 83.3
139
166.7 | 54.5
50
39 | 72 | 1480 | 90 | 4.5 | 型号 | 口径 | 流量 | 扬程 | 效率 | 转速 | 电机功率 | 必需汽蚀余量 | mm | m3/h | L/S | m | % | r/min | KW | （NPSH）r | 300-235 | 300 | 480
720
900 | 133.3
200
250 | 20
18
15.5 | 77
81
74 | 970 | 55 | 5.0 | 300-235A | 300 | 438
607
821 | 121.7
182.5
228.1 | 16.5
15
13 | 75
79
72 | 970 | 45 | 5.0 | 300-235B | 300 | 400
600
750 | 111.1
167.0
208.3 | 14
12.5
11 | 73
77
70 | 970 | 37 | 5.0 | 300-300 | 300 | 480
720
900 | 133.3
200
250 | 31
28
25 | 77
81
77 | 970 | 75 | 5.0 | 300-300A | 300 | 444
666
833 | 123.3
185
231.4 | 26.5
24
21.5 | 76
80
76 | 970 | 75 | 5.0 | 300-300B | 300 | 415
623
779 | 115.3
173.1
261.4 | 23
21
18.5 | 79 | 970 | 55 | 5.0 | 300-380 | 300 | 480
720
900 | 133.3
200
250 | 48
44
34 | 84 | 970 | 80 | 5.0 | 300-380A | 300 | 444
666
833 | 123.3
185
231.4 | 41.4
38
30 | 80 | 970 | 110 | 5.0 | 300-380B | 300 | 409
614
767 | 113.6
170.6
213.1 | 35
32
25 | 78 | 970 | 90 | 5.0 | 300-235(I) | 300 | 718
1080
1345 | 199.4
300
373.6 | 44.6
40
34.6 | 82 | 1450 | 160 | 5.5 | 300-235(I)A | 300 | 642
965
1203 | 178.3
268.1
334.2 | 35.7
32
27.7 | 80 | 1450 | 80 | 5.5 |
八、ISW卧式管道离心泵安装注意事项：
1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。
九、ISW卧式管道离心泵安装方式：

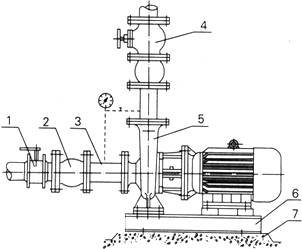

刚性安装

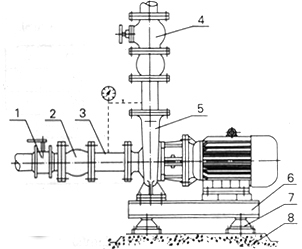

 | 软性安装
 | | 1、进口球阀 | 2、挠性接头 | 3、直管 | 4、出口闸阀 | | 5、泵 | 6、底座 | 7、水泥基座 | |
| | 1、进口球阀 | 2、挠性接头 | 3、直管 | 4、出口闸阀 | 5、泵 | | 6、底座 | 7、JGD型减振器 | 8、水泥基座 |
|
十、ISW卧式管道离心泵起动与停车
(一)起动前准备
1、用手拔转电机风叶，叶轮应无卡磨现象，转动灵活。
2、打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气阀。
3、用手盘动泵轴以使润滑液进入机械密封端面。
4、点动电机，确定转向是否正确。
(二)起动与运行
1、全开进口阀门，关闭吐出管路阀门。
2、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上阀门，并调节到所需工况。
3、注意观察仪表读数，检查轴封泄漏情况正常时机械密封泄漏量≤3滴/分，检查电机、轴承处温升≤70℃，如果发现异常情况，应及时处理。
(三)停车
1、逐渐关闭吐出管路阀门，切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂。
4、如长期停用，应将泵拆卸清洗，包管保管。
十一温州东泉泵业的ISW卧式管道离心泵的维护：
(一)运行中的维护与保养
1、进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
2、定时检查电机电流值，不得超过电机额定电流。
3、泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损件，机组大修期一般为一年。
(二)机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵（电机）几圈，以免突然起动造成密封环断损坏。
4、密封泄漏允差3滴/分，否则应检修。
十二、ISW卧式管道离心泵故障排除：
| 故障现象 | 可能产生的原因 | 排除方法 | | 1、水泵不出水 | a、进出口阀门未打开，进出管路阻塞，叶轮流道阻塞。
b、电机运行方向不对，电机缺相。
c、吸入管漏气。
d、泵没灌满液体，泵腔内有空气。
e、进口供水不足，吸程过高，底阀漏水。
f、管路阻力过大。 | a、检查，去除阻塞物。
b、调整电机方向紧固电机接线。
c、拧紧各密封面，排除空气。
d、打开泵上盖或打开排气阀，排尽
空气。
e、停机检查、调整 （并网自来水管
和带吸程使用易出现此现象。）
f、减少管路弯道，重新选泵。 | | 2、水泵流量不足 | a、先按1。原因检查。
b、管道、叶轮流产部分阻塞，水垢沉积、阀门开度不足
c、电压偏低，转速不符合要求。
d、叶轮磨损。 | a、先按1。排除。
b、先除阻塞物，重新调整阀门开度
c、稳压
d、更换叶轮 | | 3、功率过大 | a、超过额定流量使用
b、吸程过高
c、泵轴承磨损
d、泵选型不当 | a、调节流量关小阀门
b、降低吸程。
c、更换轴承。
d、重新选泵。 | | 4、杂音振动 | a、管路支撑不稳。
b、液体混有气体。
c、产生汽蚀。
d、轴承振动。
e、电机超载发热运行。 | a、稳固管路。
b、提高吸入压力、排气。
c、降低真空度。
d、更换轴承。
e、调整按5。 | | 5、电机发热 | a、流量过大、超载运行。
b、碰擦。
c、电机轴承损坏。
d、电压偏低。 | a、关小出口阀。
b、检查排除。
c、更换轴承。
d、稳压。 | | 6、水泵漏水 | a、机械密封磨损。
b、泵体有砂孔或破裂。
c、密封面不平整。
d、安装螺栓松懈。 | a、更换。
b、焊补或更换。
c、修整。
d、紧固。 |
|
