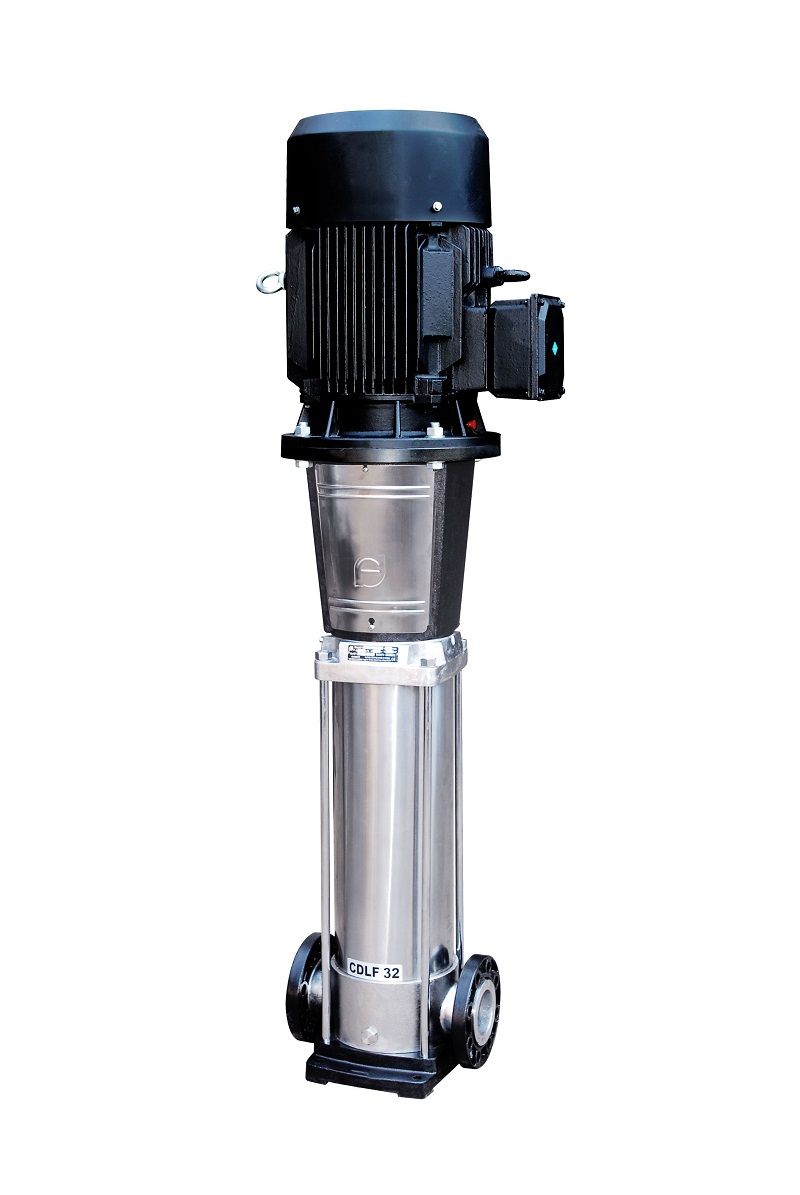

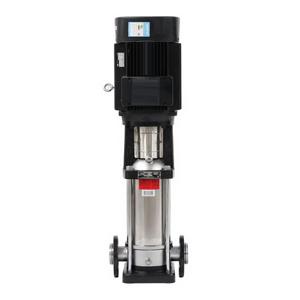

CDLF立式多级不锈钢生活泵

日期:2015-6-9 13:19:52 人气: 标签:不锈钢生活泵



一、详细信息

  CDLF立式多级不锈钢生活泵东泉泵业根据DL多级泵和GDL多级泵的优点而设计的。在结构上采用了立式、分段形式,泵的吸入口与排出口设计在下方成一字形,并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决,残余轴向力由一个球轴承承受,因而运转平稳、低噪音、占地面积小、装修方便。立式多级不锈钢生活泵外筒体用不锈钢制造,外型美观,特别适合于高层建筑多台泵并联使用,以减少单泵机组配带功率,简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

二、立式多级不锈钢生活泵产品特点

1、 采用优良的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。

2、 由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。

3、 泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。

4、 整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。

5、 泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。

6、 采用标准电机,用户可方便地根据需要配备电机。

7、 可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。

三、立式多级不锈钢生活泵产品用途

 供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。 工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。 工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。 水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。 灌溉:农田灌溉、喷灌、滴灌。

四、立式多级不锈钢生活泵使用条件

 1、 介质温度:-15℃~+120℃。 2、 最大环境温度:+40℃。 3、 最大环境压力:10bar。 4、 最大进口压力受最大环境压力限制。 5、 当输送介质的密度或粘度大于水,需考虑配用较大功率的电机。 6、 输送介质:稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质;诸如矿泉水、软化水、纯水、清油和其他轻化工介质。7、立式多级不锈钢生活泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。 8、电机选用: 电机为全封闭、风冷式二极标准电机 防护等级:IP55 绝缘等级:F 标准电压(50Hz):单相 220V, 三相 220V/380V

五、立式多级不锈钢生活泵型号意义:

例如:CDLF8-160
CDLF-立式多级冲压泵
8-额定流量
160-级数*10

六、CDLF立式多级不锈钢生活泵性能参数



型号流量
(m3/h)
扬程
(m)
效率
(%)
转速
(r/min)
功率
(kW)
汽蚀余量
(m)
高度
(mm)
重量
(kg)
 25CDLF2-202157229000.371.844520
 25CDLF2-302227229000.371.846320
 25CDLF2-402307229000.551.848120
 25CDLF2-502377229000.551.849920
 25CDLF2-602457429000.751.852220
 25CDLF2-702527429000.751.854025
  25CDLF2-802607429001.11.854825
 25CDLF2-902677629001.11.859625
 25CDLF2-1002757629001.11.861430
 25CDLF2-1102827629001.11.863230
 25CDLF2-1202907629001.51.865030
 25CDLF2-1302978229001.51.868535
 25CDLF2-14021058229001.51.870335
 25CDLF2-15021128229001.51.872135
 25CDLF2-16021208229001.51.875935
 25CDLF2-17021278229001.51.877740
 25CDLF2-18021358429002.21.879540
 25CDLF2-19021428429002.21.881340
 25CDLF2-20021508429002.21.883140
 25CDLF2-21021578429002.21.884940
 25CDLF2-22021658429002.21.886745
 25CDLF2-230217284290031.891845
 25CDLF2-240218084290031.893645
 25CDLF2-250218784290031.894550
 25CDLF2-260219586290031.897250
 32CDLF4-204167229000.371.846020
 32CDLF4-304247229000.551.849020
 32CDLF4-404327429000.751.852020
 32CDLF4-504407629001.11.857020
 32CDLF4-604487629001.11.859520
 32CDLF4-704567629001.51.864025
 32CDLF4-804648229001.51.866525
 32CDLF4-904728229002.21.871530
 32CDLF4-1004808429002.21.874030
 32CDLF4-1104888429002.21.876530
 32CDLF4-1204968429002.21.879530
 32CDLF4-130410484290031.886035
 32CDLF4-140411284290031.888535
 32CDLF4-150412084290031.891035
 32CDLF4-160412886290031.893535
 32CDLF4-170413686290041.8100040
 32CDLF4-180414486290041.8102540
 32CDLF4-190415287290041.8105040
 32CDLF4-200416087290041.8107540
 32CDLF4-210416887290041.8110045
 32CDLF4-220417687290041.8113045
 40CDLF8-208187429000.752.357525
 40CDLF8-308 277629001.12.362530
 40CDLF8-408368229001.52.366530
 40CDLF8-508458429002.22.371540
 40CDLF8-608548429002.22.374540
 40CDLF8-708 6384290032.381045
 40CDLF8-8087286290032.384045
 40CDLF8-9088186290042.390555
 40CDLF8-10089087290042.393555
 40CDLF8-1108 9987290042.396555
 40CDLF8-120810887290042.399555
 40CDLF8-13081178729005.52.3110080
 40CDLF8-140812688.529005.52.3113080
 40CDLF8-1508 13588.529005.52.3116080
 40CDLF8-160814488.529005.52.3119080
 40CDLF8-170815388.529007.52.3122090
 40CDLF8-18081628929007.52.3125090
 40CDLF8-19081718929007.52.3128090
 40CDLF8-20081808929007.52.3131095
 50CDLF16-2016248429002.24.666540
 50CDLF16-30163686290034.674550
 50CDLF16-40164886290044.682555
 50CDLF16-50166088.529005.54.694570
 50CDLF16-60167288.529005.54.699075
 50CDLF16-7016848929007.54.6103580
 50CDLF16-8016968929007.54.6108080
 50CDLF16-9016108892900114.61255140
 50CDLF16-1001612092.52900114.61310140
 50CDLF16-1101613292.52900114.61365145
 50CDLF16-1201614492.52900114.61420145
 50CDLF16-1301615692.52900154.61545150
 50CDLF16-1401616892.52900154.61600165
