SKA型水环式真空泵

日期:2015-9-16 14:11:53 人气: 标签:真空泵



SKA型水环式真空泵适于抽除气体和水蒸汽。吸气压力可以达到33mbar绝压(97%真空度)当真空泵在吸气压力低于80mbar的状态下长期工作时,应联接汽蚀保护管以对泵进行保护,如配大气喷射器(见附件表)吸气压力可达10mbar,喷射器可直接装在真空泵上。作为压缩机用时,其压力最大至0.26mbar(绝压)。

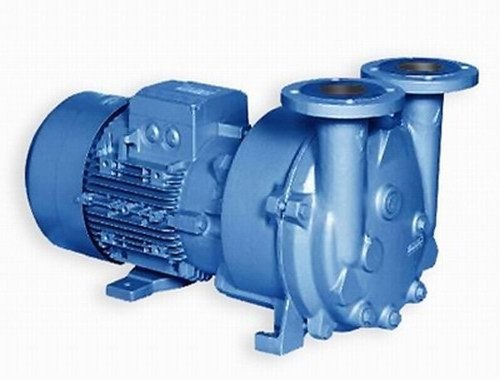

SKA型水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封,具有结构简单,安装简捷、无油、安全可靠等特点。

SKA型水环式真空泵结构及特点:

  机泵同轴式直联设计,节省空间,易于安装;
  采用机械密封作为标准配置,消除了泄露,维护简便;
  运行平稳,噪音可低至62分贝;
  统一的耐腐蚀设计,青铜叶轮提高了泵的耐腐蚀性,不锈钢材质则更适用于更为苛刻的应用;
  独特的柔性排气口设计,不会产生过压缩,确保-TSKA在其性能范围内效率最佳。

SKA型水环式真空泵结构图及工作原理:

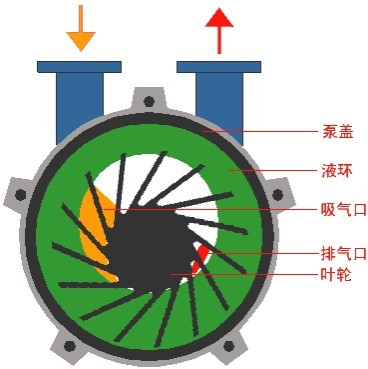

SKA型水环式真空泵如图(1)所示叶轮3偏心地安装在泵体之内,起动时向泵内注入一定高度的水,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环1,水环下部内表面与轮毂相切,沿箭头方向旋转,在前半转过程中,SKA型水环式真空泵水环内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体自圆盘吸气口被吸入;在后半转过程中,水环内表面逐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口压力时,叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周,叶片间的空间吸排气一次,许多空间不停地工作,SKA型水环式真空泵就连续不断地抽吸或压送气体。
SKA型水环式真空泵由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排周,因此,在工作过程中,必须不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。
当SKA型水环式真空泵排出的气体不再利用时,在SKA型水环式真空泵排气口上接有气水分离器,废气和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从供水管供给冷水,以降低工作水的温度,保证泵能达到所要求的技术要求和性能指标。



图一 水环真空泵及压缩机工作原理图

当SKA型水环式真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分,气体由排气管输送到所需系统而工作水经过分离器进入SKA型水环式真空泵内。压缩气体时,工作水极易热,水由泵排气口排出,温度会变的较高,要由供水管不断地供给冷水.以补充被放走的水,同时起冷却作用,使工作水温度不致过高,从而保证压缩机性能,达能技术指标,满工艺要求。

SKA型水环式真空泵主要用途:

SKA型水环式真空泵的主要用途

真空过滤

(化学制品过滤厂,化学制品处理厂,铁矿厂,采矿业,磷肥厂,造纸厂,家禽加工厂,选煤厂)

蒸汽回收

(蒸馏器,装卸站)

水泵引水

(自来水厂)

冷凝器水箱补水

(电站)

真空蒸馏

(牛奶厂,食品厂,化工厂,纸浆厂)

烘干

(化工、医药制造业)

真空消毒

(医院,医务室,实验室)

木材处理/干燥



挤出成型

(塑料行业)

医药/实验室真空

成型

(塑料,聚乙烯,橡胶,轮胎等制造业)

溶剂回收

浸渍

(食品加工,木器加工,纺织厂,胶合板厂,电线杆的制造等)

土壤净化

真空包装

液体脱气

(食品加工,水软化,瓶装厂)

萃取

压缩空气再生

(纸浆,钢铁,汽车,玻璃,化工)

制革

食品加工

(食品加工厂,牛奶厂)

罐装

SKA型水环式真空泵性能参数:

型 号
最大气量
(m3/min)
极限真空
(Mpa)
功率
(kw)
转速
(r/min)
水耗量
(L/min)
噪音
(A)
SKA2060
0.45
0.097
0.81
2880
2
62
SKA2061
0.86
0.097
1.45
2880
2
65
SKA2070
1.33
0.097
2.35
2850
2.5
66
SKA2071
1.83
0.097
3.85
2860
4.2
72
SKA5110
2.75
0.097
4
1450
6.7
63
SKA5111
3.83
0.097
5.5
1450
8.3
68
SKA5121
4.66
0.097
7.5
1450
10
69
SKA5131
6.66
0.097
11
1430
15
73
SKA5161
8.33
0.097
15
970
20
74
