FZB氟塑料合金自吸泵

产品概述：
FZB系列氟塑料合金自吸泵是结合非金属泵的工艺设计制造。泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
FZB氟塑料合金自吸泵最突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是替代体型笨重的液下泵的最佳选择。

适用范围：
FZB氟塑料合金自吸泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。FZB自吸泵人性化的设计原理、卓越的工作性能，已成为越来越多的使用单位必不可少的泵设备之一。

工作原理：
FZB氟塑料自吸泵主要由储液室、涡室、回流孔、叶轮、泵盖组成，开机前泵腔内应注满液体，储液室气液在叶轮的高速带动下将气液混合物吸进涡室加压进入气液分离室，此时，空气比重小于液体，便自然进入管网，液体则自动从回流孔回流与储液室空气再次混合，被叶轮循环加压进入气液分离室......此过程反复直至吸程管路中的空气被排尽；介质被输送到工况所需要的任意场所。

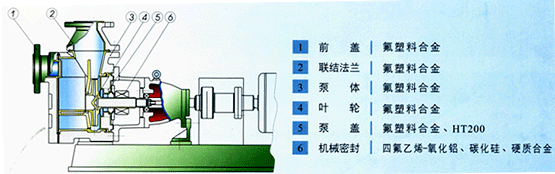

结构材料

性能参数

型 号

 流 量 (m³/h)

扬 程(m)

进口x出口 (mm)

电机功率(Kw)

自吸高度(m)

转 速（r/min)

25FZB-15L

3

15

25

25

2.2

2

2900

25FZB-20L

3.6

20

25

25

2.2

2

 2900

40FZB-20

8

20

40

50

 3

3

 2900

40FZB-20L

8

30

40

50

4

3

 2900

40FZB-30L

8

30

40

 50

4

3

 2900

50FZB-20

12

20

50

50

 3

3

 2900

50FZB-20L

12

20

50

50

4

3

 2900

50FZB-30L

12

30

 50

50

4

3

 2900

50FZB-50L

12

45

50

32

7.5

3

2900

50FZB-70L

12

70

50

32

15

3

2900

65FZB-25L

25

25

 65

50

5.5

3

 2900

65FZB-30L

25

30

 65

50

7.5

3

 2900

65FZB-45L

25

45

 65

 40

11

3

 2900

80FZB-30L

50

30

 80

65

 11

3

 2900

80FZB-45L

50

45

80

65

15

3

2900

80FZB-70L

50

70

80

50

30

3

2900

100FZB-20L

100

20

100

80

18.5

3

2900

100FZB-30L

100

30

100

80

18.5

3

2900

100FZB-45L

100

45

100

80

30

3

2900

注：带“L”为长支架型，不带L为短支架直联式如用户所需参数不在此表范围，可根据用户要求予以调整
