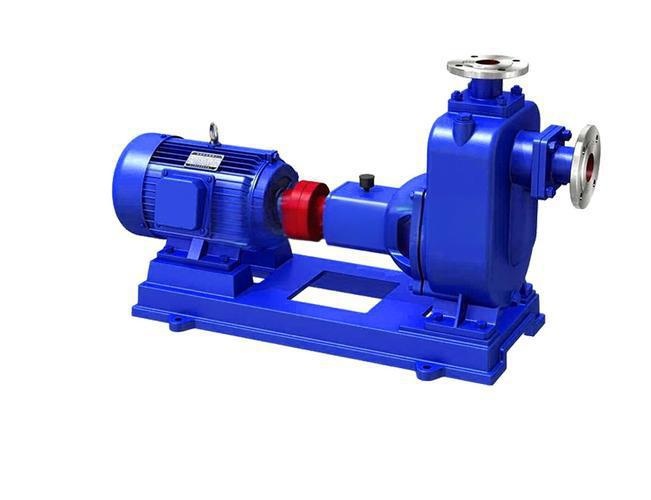

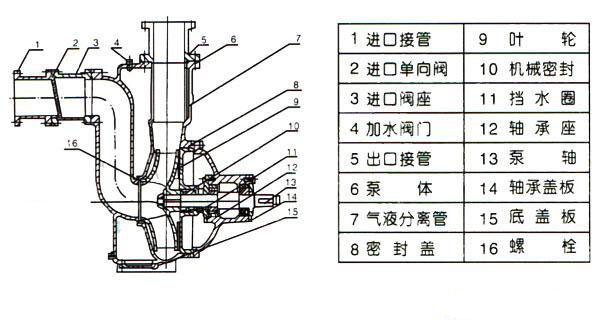

一、ZWP不锈钢自吸排污泵产品介绍 不锈钢自吸排污泵该泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的设计，不需安装底阀和灌引水，可吸排含有大颗粒固体直径为出口口径的60％和纤维长度为出口口径５倍的杂质液体，其自吸高度５米，可广泛适用于轻工、造纸、纺织、食品、化工、电业、矿山、市政排污工程和河塘养殖等行业，它是目前我国抽送含有固体颗粒、纤维、浆料和混合悬浮介质的杂质泵，是根据国内外有关技术资料吸收、消化、改进后研制而成的节能泵类产品。 二、ZWP不锈钢自吸排污泵使用条件 1、不锈钢自吸泵环境温度≤50℃，相对湿度＜95℃，介质温度≤80℃特殊要求可达200℃。 2、不锈钢自吸泵介质PH值铸铁材质6-9，不锈钢2-13。 3、不锈钢自吸泵介质重度不超过1240kg/m3。 4、不锈钢自吸泵自吸高度不能超过规定值4.5-5.5米，吸入管长度≤10米。 5、不锈钢自吸泵通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。 三、ZWP不锈钢自吸排污泵工作原理 ZWP不锈钢排污泵，主要由电机、泵轴、挡水圈、机械密封、泵盖、泵体、叶轮、密封环、放水栓、底盖板、底盘、气液分离管、出水接管、加水阀、止回阀片、进口接管等组成。泵的结构见图。  泵的工作原理：泵体内设有储液腔，并能过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流处混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气流分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。 四、ZWP不锈钢自吸排污泵型号说明 例：ZWP80-80-35 ZW——自吸式污水泵 80——泵进口口径（mm） 80——额定流量（m3/h） 35——额定扬程（m）
P——不锈钢
五、ZWP不锈钢自吸排污泵性能参数 型号 | 流量
（m3/h） | 扬程（m） | 功率（km） | 转速（r/min） | 效率（%） | 汽蚀余量（m） | 自吸高度（m） | 自吸时间（min/5m) | 重量（kg) | 25ZW8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 | 5.5 | 3 | 100 | 32ZW5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | 32ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | 32ZW9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 | 40ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | 40ZW20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | 40ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 | 50ZW10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | 50ZW20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | 50ZW15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 | 50ZW20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 | 65ZW30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 | 65ZW25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.5 | 3 | 200 | 65ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 | 65ZW40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 | 65ZW65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 | 80ZW40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 | 5.0 | 3 | 240 | 80ZW40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 | 80ZW25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 | 80ZW65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 | 80ZW80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 285 | 80ZW80-35 | 80 | 35 | 15 | 1450 | 50 | 3.0 | 5.5 | 2 | 450 | 80ZW50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.0 | 3 | 340 | 100ZW100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.5 | 3 | 300 | 100ZW80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.5 | 3 | 300 | 100ZW100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.5 | 3 | 340 | 100ZW100-30 | 100 | 30 | 22 | 2900 | 53 | 4.0 | 5.5 | 2 | 510 | 125ZW120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 | 150ZW180-14 | 180 | 14 | 15 | 1450 | 60 | 5.0 | 5.5 | 3.5 | 500 | 150ZW180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 | 150ZW180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 | 150ZW180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 6.0 | 3.5 | 800 | 200ZW280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 700 | 200ZW280-28 | 280 | 28 | 55 | 1450 | 55 | 4.0 | 5.2 | 3 | 940 | 250ZW420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1150 | 300ZW800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 1400 |
|
