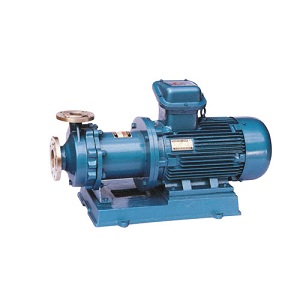

CQB型不锈钢磁力驱动离心泵

日期:2015-6-18 21:49:46 人气: 标签:不锈钢磁力泵



一、CQB型磁力驱动离心泵产品概述:
CQB磁力驱动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀
离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过问隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。
CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。
CQB系列磁力泵式及基本参数符合JB/T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

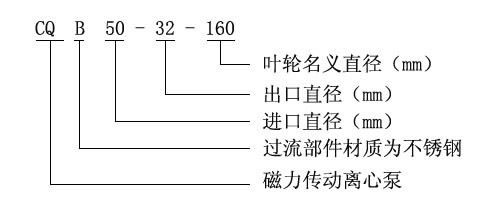

二、CQB型不锈钢磁力驱动离心泵型号意义:

三、CQB型不锈钢磁力驱动离心泵安装和使用:

1、磁力驱动泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

2、当CQB磁力泵抽吸液面高于泵轴心线时,磁力驱动泵起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。

3、磁力驱动泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、磁力驱动泵电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

6、磁力驱动泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

四、CQB型不锈钢磁力驱动离心泵使用注意事项 :

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动 时所造成时空载运转。

2、被输送介质中,若含有固体颗粒,磁力驱动泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、磁力驱动泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

4、磁力驱动泵被 输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用 温 度<100℃,输送吸入 压力不大于0.2mpa,最大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。

5、磁力驱动泵对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

6、磁力驱动泵运行100小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。

7、CQB磁力泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵 保持距离。如:心脏起博器,信yong卡及其它磁卡、计算器、计算机磁盘、手表等。

五、 CQB型磁力驱动泵结构爆炸图:

六、CQB型不锈钢磁力驱动离心泵性能参数:

型 号口径(mm)流量 (m3/h)扬程
(m)
电机功率 (kW)电 压
(V)
材 质
进口出口
CQB32-20-12532203.2201.1380

CQB32-20-16032203.2321.5380
CQB40-25-12540256.3202.2380
CQB40-25-16040256.3323380
CQB40-25-20040256.3505.5380
CQB50-32-125503212.5203380
CQB50-32-160503212.5324380
CQB50-32-200503212.5507.5380
CQB50-32-250503212.58018.5380
CQB65-50-125655025204380
CQB65-50-160655025327.5380
CQB65-40-2006540255015380
CQB65-40-2506540258018.5380
CQB80-65-125806550207.5380
CQB80-65-1608065503215380
CQB80-50-2008050505018.5380
CQB80-50-2508050508037380
CQB100-80-125100801002015380
CQB100-80-160100801003218.5380
CQB100-65-200100651005037380
CQB100-65-250100651008055380
注:每个型号都可配防爆电机
